Giám sát điện năng là quá trình thu thập dữ liệu tiêu thụ điện của một hệ thống hoặc quá trình, bao gồm các thông số như chỉ số điện năng tiêu thụ, cường độ dòng điện, hiệu điện thế, công suất điện… Dữ liệu này sẽ được phân tích để đánh giá mức độ hiệu quả trong việc sử dụng điện, làm cơ sở để đưa ra các biện pháp xử lý giúp tối ưu hoá nguồn điện đang sử dụng.
Hệ thống giám sát điện năng tiêu thụ từ xa – Giải pháp quản lý điện năng
1. Cho Nhà Máy, Nhà Xưởng Sản Xuất
Tự động hóa hệ thống điện – quản lý điện năng theo thời gian thực trở thành giải pháp trọng yếu để tối ưu chi phí, phát hiện sự cố sớm và nâng cao độ ổn định cho toàn bộ dây chuyền. Không chỉ ghi nhận lượng điện tiêu thụ, hệ thống này còn đóng vai trò như “bộ não số” giúp doanh nghiệp kiểm soát từng thiết bị, từng phân xưởng và từng điểm tải một cách chính xác.
2. Cho toà nhà, chung cư, bệnh viện, trung tâm thương mại, trường học,…
Hệ thống giám sát điện năng tiêu thụ cho tòa nhà trở thành giải pháp cốt lõi giúp ban quản lý chủ động kiểm soát – phân tích – tối ưu từng kilowatt điện sử dụng. Thay vì kiểm tra thủ công hoặc phụ thuộc vào công tơ tổng, hệ thống này cung cấp dữ liệu real-time, cho phép theo dõi mức tiêu thụ điện của từng căn hộ, từng tầng, từng thiết bị và từng khu vực với độ chính xác cao.
Ngoài quản lý điện năng – chung cư và hệ thống căn hộ có thể tham khảo thêm giải pháp giám sát nước tiêu thụ hỗ trợ xuất hoá đơn tiền nước cho từng căn hộ để tối ưu quy trình quản lý và thu tiền nước nhé!
Bộ giám sát tiêu thụ điện – “vũ khí” chiến lược giúp tối ưu chi phí năng lượng
Để giám sát toàn diện, doanh nghiệp cần sử dụng bộ giám sát tiêu thụ điện năng thông minh, cho phép đo – lưu trữ – truyền dữ liệu liên tục lên nền tảng đám mây hoặc SCADA.
Đặc biệt, những doanh nghiệp đang đau đầu về chi phí năng lượng thường lựa chọn bộ giám sát tiêu thụ điện để:
- Theo dõi từng dòng điện, công suất, hệ số PF
- Gửi cảnh báo ngay khi hệ thống vượt tải
- Chấm dứt tình trạng tiêu thụ bất thường vào giờ cao điểm
- Xây dựng báo cáo tối ưu hóa năng lượng theo tuần/tháng/quý
Nhờ hệ thống này, nhà máy có thể giảm 10–25% chi phí điện chỉ trong vài tháng mà không phải thay đổi máy móc.
Tìm hiểu về SCADA trong hệ thống quản lý điện

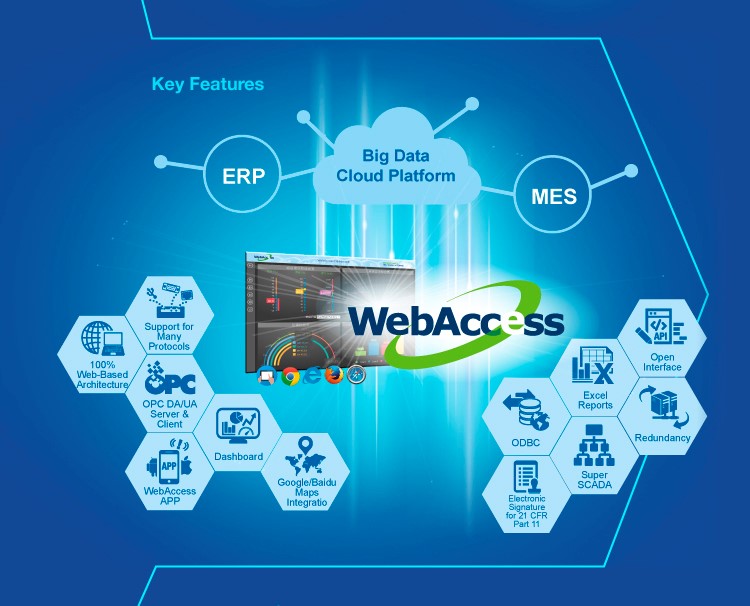

Hệ thống quản lý và giám sát điện năng SCADA (Supervisory Control and Data Acquisition) là một hệ thống tự động hóa điện năng sử dụng phần cứng (thiết bị IoT) và phần mềm để giám sát, điều khiển và thu thập dữ liệu hoạt động của hệ thống điện một cách từ xa. Hệ thống này giúp theo dõi thông số thời gian thực, phát hiện sự cố, tối ưu hóa hoạt động và nâng cao độ tin cậy trong sản xuất và phân phối điện.
SCADA trong hệ thống điện không chỉ giám sát mà còn điều khiển, với các doanh nghiệp quy mô lớn, việc triển khai hệ thống quản lý và giám sát điện năng SCADA là bước đi tất yếu để:
- Điều khiển đóng/cắt tủ điện từ phòng điều khiển
- Giám sát hàng trăm thiết bị trên một giao diện duy nhất
- Lưu trữ big data phục vụ phân tích hiệu suất
- Kết nối IoT, AI, MES, BMS
Đây chính là nền tảng tiêu chuẩn trong nhà máy thông minh (Smart Factory), nơi mọi dữ liệu điện năng đều được số hóa và tự động hóa hoàn toàn.
Nguyên tắc hoạt động của hệ thống SCADA trong hệ thống điện
Trong hệ thống điện, SCADA liên tục thu thập dữ liệu từ các trạm biến áp, nhà máy điện và thiết bị hiện trường. Các dữ liệu này được phân thành ba nhóm chính:
- Dữ liệu trạng thái: Bao gồm trạng thái máy cắt, dao cách ly, dao tiếp địa, vị trí khóa điều khiển (tại chỗ/remote), tín hiệu cảnh báo từ các rơ-le bảo vệ…
- Dữ liệu tương tự (Analog): Các giá trị đo lường như công suất tác dụng (MW), công suất phản kháng (MVAr), điện áp, dòng điện, tần số, vị trí nấc MBA…
- Dữ liệu tích lũy (Energy Data): Các thông số điện năng như kWh, kVArh theo thời gian vận hành.
Những dữ liệu này được RTU/IED thu thập, mã hóa và gửi về trung tâm điều khiển để xử lý.
Hệ thống SCADA cho phép thực hiện điều khiển từ xa hoặc điều khiển tại chỗ thông qua Local HMI, sau đó truyền lệnh tới RTU hoặc hệ thống SAS. Các lệnh điều khiển phổ biến gồm:
- Đóng/cắt thiết bị: Máy cắt, dao cách ly, dao tiếp địa (open/close).
- Điều khiển nấc biến áp: Tăng/giảm nấc (Raise/Lower) của máy biến áp điều áp dưới tải.
- Điều khiển thiết bị phụ trợ: Chạy/dừng quạt, reset LED, giải trừ Lockout…
- Thay đổi giá trị đặt (Setpoint): Các tham số vận hành được cấu hình lại từ SCADA.
Tất cả lệnh điều khiển được thực thi theo đúng trình tự an toàn, có xác nhận trước khi thao tác.
Dữ liệu gửi về trung tâm điều độ sẽ được máy chủ SCADA xử lý, phân tích và hiển thị dưới nhiều dạng trực quan:
- Hiển thị theo sơ đồ và biểu đồ: Sơ đồ nhất tuyến, bảng số liệu, biểu đồ xu hướng theo thời gian.
- Giám sát dữ liệu trạng thái: Khi trạng thái máy cắt, dao cách ly hoặc tín hiệu cảnh báo thay đổi, hệ thống sẽ kích hoạt âm báo và hiển thị thông báo cảnh báo để thu hút sự chú ý của nhân viên vận hành.
- Giám sát dữ liệu đo xa (Analog): Mỗi giá trị được so sánh với ngưỡng cảnh báo trên/dưới. Nếu vượt ngưỡng, SCADA sẽ phát tín hiệu cảnh báo và ghi log sự kiện.
Nhờ đó, SCADA đảm bảo người vận hành nắm bắt kịp thời tình trạng lưới điện và đưa ra các quyết định chính xác.
CÓ THỂ BẠN QUAN TÂM
QUẢN LÝ NĂNG LƯỢNG
Điện - Nước - Dầu - Hơi - Khí Nén
BẢO TRÌ THÔNG MINH
Tình trạng - Hiệu suất máy móc - Chuẩn đoán hư hỏng
TỰ ĐỘNG HOÁ SẢN XUẤT
Cobot - Delta - Xe tự hành AGV - Điều khiển tự động PLC
KIỂM SOÁT KHO THÔNG MINH
Nhiệt độ - Độ ẩm - Robot vận chuyển
Quy trình thiết kế hệ thống giám sát điện năng tiêu thụ
1. Đo lường điện tiêu thụ

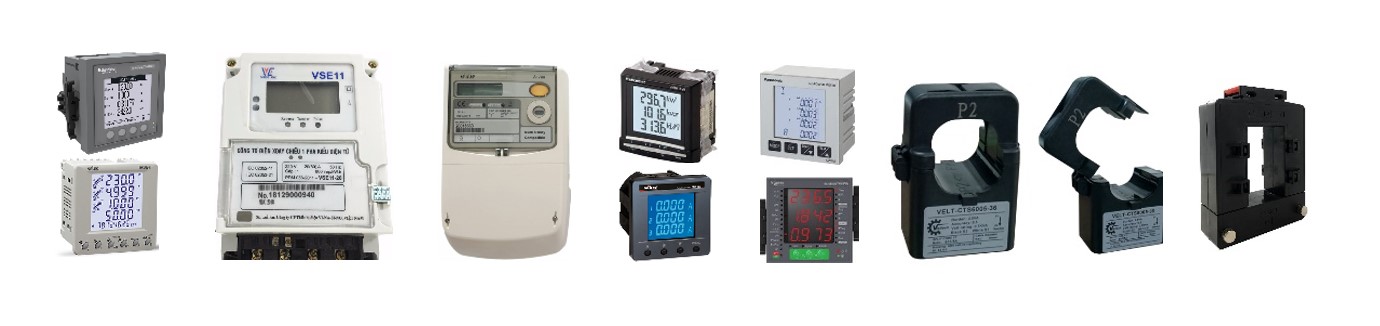

Sử dụng các đồng hồ điện có cổng giao tiếp Modbus RS485 (đồng hồ điện đa năng, công tơ điện 1 pha/3pha) cùng với biến dòng để chuyển đổi dòng điện tải tiêu thụ thành dòng điện chuẩn để tính toán trong đồng hồ điện (5A, 1A).
2. Lắp đặt thiết bị giám sát điện năng tiêu thụ

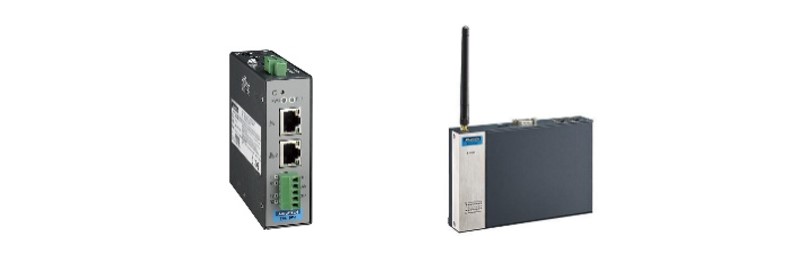

Lắp đặt các thiết bị IoT giám sát điện như gateway để dữ liệu từ các đồng hồ đo được đưa về gateway thông qua tín hiệu Modbus RS485. Bộ gateway có thể dùng loại có dây hoặc không dây (4G hoặc Wifi), tuỳ vào nhu cầu sử dụng cũng như hiện trạng khu vực lắp đặt để lựa chọn dòng phù hợp.
Thiết bị giám sát điện năng tiêu thụ
3. Cài đặt phần mềm giám sát điện năng từ xa

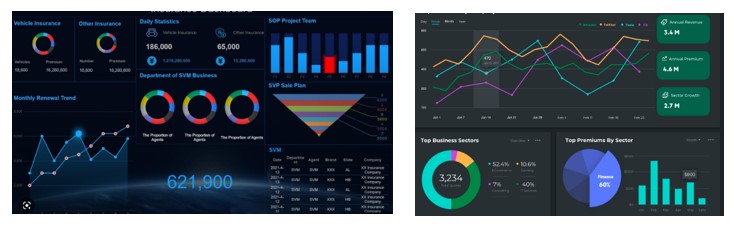

Tại các gateway trung gian, dữ liệu được chuyển về máy tính trung tâm cài phần mềm giám sát thông qua internet. Các thông số từ các đồng hồ được hiển thị đầy đủ thông qua các trang giao diện của phần mềm.
Doanh nghiệp có thể cài đặt ngưỡng tiêu thụ để được cảnh báo mỗi khi vượt ngưỡng tiêu thụ hay kịp thời chuẩn đoán thiết bị sắp gặp vấn đề khi bị quá tải tiêu thụ.
Một hệ thống giám sát điện năng tiêu thụ hoạt động tốt phải được thiết kế theo:
- Sơ đồ mạng truyền thông ổn định
- Dải đo phù hợp với phụ tải
- Tủ điện bố trí thiết bị đo hợp lý
- Giám sát theo từng cấp: tổng – phân xưởng – máy
- Việc thiết kế hệ thống giám sát điện năng đúng chuẩn giúp giảm 90% lỗi trong quá trình vận hành, đồng thời kéo dài tuổi thọ thiết bị.
4. Phân tích dữ liệu điện năng tiêu thụ

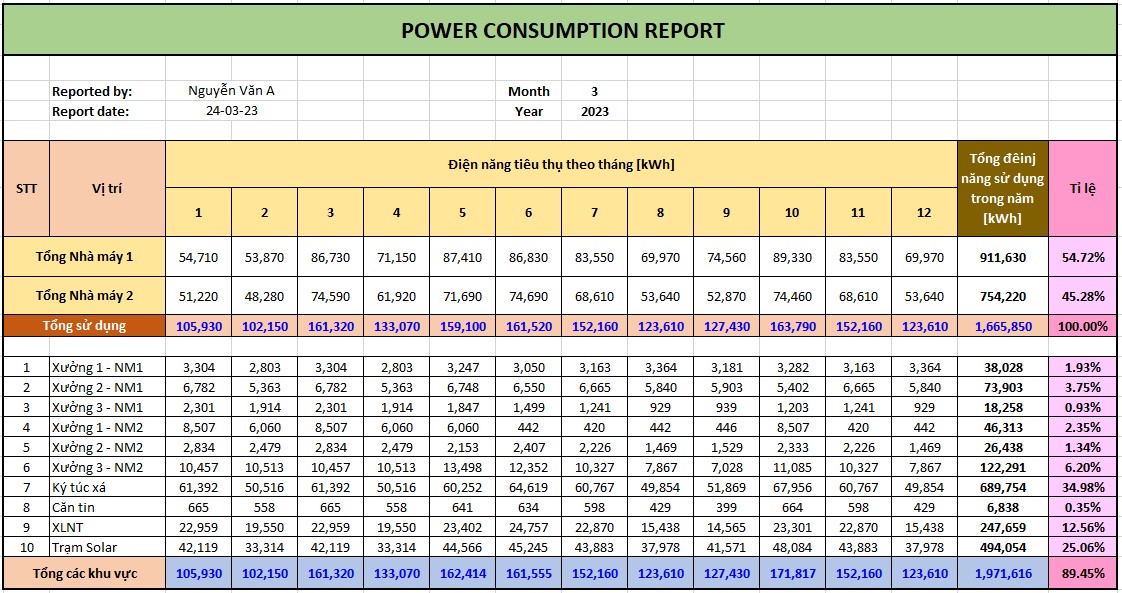

Các dữ liệu điện năng thu thập từ các đồng hồ, được tổng hợp thành các báo cáo, được hiển thị trên các biểu đồ cột, biểu đồ đường nhằm giúp người sử dụng biết được tổng quan cũng như chi tiết lượng điện tiêu thụ tại mỗi vị trí nhất định và sự chênh lệch tiêu thụ giữa các khu vực.
5. Thực hiện điều chỉnh, thay đổi
Sau khi đã có đầy đủ thông tin về điện năng tiêu thụ, người quản lý tiến hành đánh giá sự hiệu quả, từ đó đưa ra các biện pháp cải tiến để giảm thiểu tối đa lãng phí, tối ưu hoá và tiết kiệm năng lượng.
6. Theo dõi kết quả
Sau khi triển khai giám sát điện năng, Nhà máy cần phải theo dõi hiệu quả quả mang lại có thực sự bạn mong muốn hay không, thông qua các báo cáo chi tiết hàng ngày, hàng tuần, hàng tháng.
Lợi ích của hệ thống giám sát điện năng từ xa
Đầu tư hệ thống giám sát điện năng thông minh không chỉ đo đếm mà còn phát hiện bất thường, tự động cảnh báo khi tải tăng đột ngột, theo dõi hệ số công suất, ghi nhận biểu đồ tiêu thụ theo giờ/ngày/tháng và đưa ra báo cáo giúp ban quản lý điều chỉnh chiến lược vận hành. Ngoài ra còn có các lợi ích như:
- Tiết kiệm và sử dụng hiệu quả điện năng giúp giảm thiểu khí thải, bảo vệ môi trường.
- Giảm thiểu sai sót từ việc ghi chép số liệu thủ công, giảm nguồn nhân lực, tăng độ tin cậy, chính xác cho các báo cáo tiêu thụ năng lượng.
- Có các cảnh báo kịp thời khi các giá trị vượt ngưỡng cài đặt.
- Người dùng có thể truy cập từ xa bằng điện thoại, máy tính thông qua internet để xem dữ liệu.
Sử dụng hệ thống giám sát điện năng tiêu thụ từ xa chính là bước nền quan trọng để tiến đến mô hình Tòa nhà thông minh (Smart Building) và nhà máy thông minh (Smart Factory) – nơi mọi thiết bị đều được giám sát, điều khiển tự động và tối ưu hóa bằng dữ liệu.
Giải pháp giám sát năng lượng điện tại ECO-SMART
Trong kỷ nguyên chuyển đổi số và sản xuất thông minh, giám sát quản lý năng lượng điện từ xa không còn là lựa chọn mà là nhu cầu chuyển đổi bắt buộc nếu doanh nghiệp muốn:
- Tăng độ chính xác – Tiết kiệm thời gian ghi chép
- Dễ dàng so sánh mức tiêu thụ giữa các khu vực,…
- Giảm chi phí nhân công
- Phát hiện năng lượng điện lãng phí (quên tắt thiết bị hoặc thiết bị có vấn đề)
Một hệ thống giám sát điện năng được thiết kế đúng chuẩn sẽ trở thành “trung tâm điều khiển” giúp doanh nghiệp vận hành hiệu quả, tránh thất thoát và bền vững trong dài hạn.
ECO-SMART là đơn vị triển khai các giải pháp IoT cho Nhà máy, doanh nghiệp, căn hộ, chung cư, bệnh viện…Trong đó giải pháp giám sát năng lượng EEC đã được chúng tôi thực hiện thành công ở nhiều lĩnh vực và khu vực khác nhau.

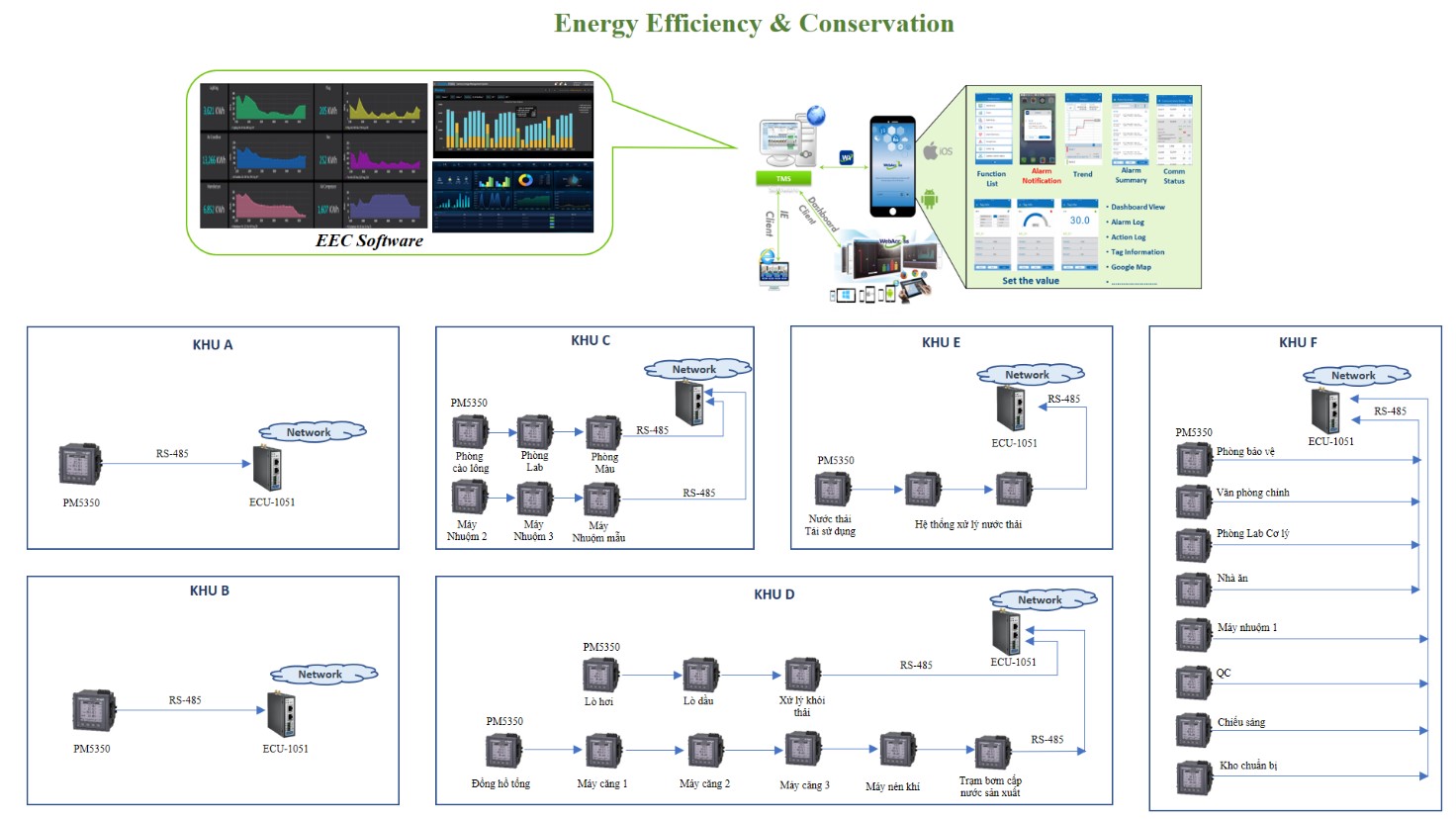

Mô hình giải pháp giám sát điện năng (ECO-SMART)
