Triển khai: Giải pháp giám sát năng lượng tại Nhà máy Dệt Bảo Minh

Công ty cổ phần Dệt Bảo Minh là một trong những nhà sản xuất dệt con thoi hàng đầu Việt Nam, có nhà máy được đặt tại Tỉnh Nam Định. Các hoạt động của Bảo Minh bao gồm dệt, nhuộm (nhuộm yarn dye và piece dye), và các công nghệ hoàn tất vải sợi. Các công đoạn tạo mẫu handloom, phòng thí nghiệm,… và tất cả các trang bị đều được tập trung tại khu công nghiệp Bảo Minh, thuộc huyện Vụ Bản, tỉnh Nam Định, là một trong những khu đặc trưng dành riêng cho lĩnh vực sản xuất dệt may.

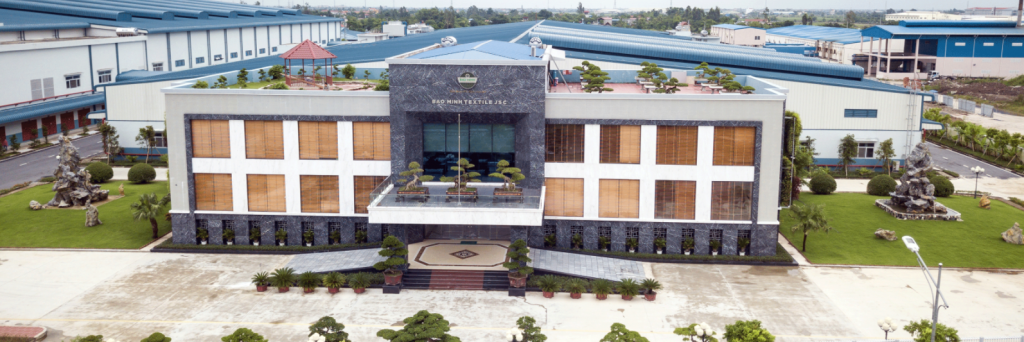

Nhà máy dệt Bảo Minh

1. Nhu cầu thực tế của nhà máy

– Nhà máy cần giám sát hệ thống sử dụng năng lượng để hoạch định chi phí sử dụng năng lượng hơi nóng (steam) và điện năng cho từng khu vực sản xuất. Việc giám sát cần có tính thời gian thực và tại bất cứ vị trí nào nên giải pháp cần có khả năng linh hoạt về mặt truy cập từ trình duyệt Web hoặc App trên di động. Giải pháp tự động trích xuất báo cáo excel cho bộ phận quản lý vào những thời điểm chốt số điện, hơi nóng phục vụ tính toán chi phí của từng phân xưởng.
– Mỗi trạm biến áp sẽ có lịch chốt số điện khác nhau và tần suất hoạch định chi phí cũng khác nhau. Do đó hệ thống phải đáp ứng các tiêu chí về báo cáo tiêu thụ năng lượng phải đáp ứng cho sản xuất. Các biểu đồ giám sát phải thể hiện năng lượng tiêu thụ của những ngày trong tháng bằng hình ảnh trực quan hóa dữ liệu, bằng thông số cụ thể trên giao diện giám sát.
– Nhà máy rất quan tâm đến vấn đề kiểm soát lượng hơi nóng sử dụng cho các phân xưởng trong sản xuất để tính toán chi phí, cũng như so sánh với lượng hơi nóng cấp vào nhà máy từ lò hơi của đơn vị bên ngoài, từ đó có sự điều chỉnh, can thiệp kịp thời để tối ưu hóa về kinh tế.
– Nhà máy cũng yêu cầu hệ thống có thể cấu hình phân quyền cho nhiều User khác nhau, phù hợp nhu cầu thực tế sử dụng và vai trò của từng cá nhân.

2. Giải pháp của EcoSMART

1. Tư vấn, khảo sát đánh giá

Qua khảo sát thực tế tại nhà máy Bảo Minh – Nam Định, EcoSMART đã đề xuất lắp đặt hệ thống đo đếm năng lượng từ các đồng hồ hơi nóng, đồng hồ điện tại mỗi phân xưởng trong nhà máy để phục vụ việc tính toán năng lượng sử dụng từng phân xưởng.
– Tư vấn nền tảng phần cứng của hệ thống sẽ bao gồm các IOT Gateway được kết nối trực tiếp với các đồng hồ điện và đồng hồ nước để thu thập, trích xuất dữ liệu tự động và liên tục.
– Tư vấn nền tảng phần mềm để thu thập dữ liệu hệ thống tiêu thụ năng lượng được cài đặt trên máy tính giám sát như một server nội bộ.
– EcoSMART sẽ cung cấp cho nhà máy các dịch vụ hỗ trợ, nghiệm thu dự án và hỗ trợ bảo hành, cấu hình tại chỗ và từ xa sau bán hàng. Ngoài ra, thực hiện các yêu cầu bổ sung chức năng trên phần mềm phù hợp với nhu cầu sử dụng của từng bộ phận.

2. Nền tảng phần cứng

– Nhà máy sử dụng các thiết bị đo đạc năng lượng gồm 72 đồng hồ đo điện năng điện tử DPM380 hiển thị các thông số điện áp, dòng điện, điện năng tiêu thụ,… và 4 đồng hồ đo hơi nóng bão hòa AVF7000 sử dụng chức năng bù nhiệt đảm bảo kết quả đo đạt độ tin cậy, chính xác cao.

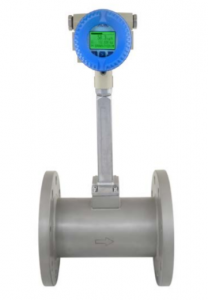

đồng hồ đo hơi nóng bão hòa AVF7000

– Đồng hồ hơi thuộc dòng hiển thị từ xa thuận tiện, an toàn cho người sử dụng xem các giá trị trên đồng hồ vì vị trí lắp thường trên cao, đường ống nóng. Mặt hiển thị của động hồ hơi có thể xem các giá trị về lưu lượng hơi nóng tức thời, lưu lượng hơi tổng, nhiệt độ hơi (áp suất hơi bão hòa tỉ lệ với nhiệt độ hơi),…
– Tín hiệu từ đồng hồ đo điện năng và đồng hồ hơi nóng được truyền về thiết bị thu thập dữ liệu IOT Gateway của Advantech ECU-1051 thông qua chuẩn Modbus/RTU – RS485. Dữ liệu được thu thập, lưu trữ, quản lý, cấu hình trước khi được gửi về Server của nhà máy qua mạng Network 3G/4G – module mạng được tích hợp trong IOT Gateway ECU-1051.

3. Tính năng phần mềm

Giám sát dữ liệu tiêu thụ năng lượng trên hệ thống phần mềm EEC (Energy Effectivenes & Conservation) thông qua các client trong mạng nội bộ hoặc thông qua mạng internet bên ngoài.
Phần mềm tự động tạo các báo cáo về năng lượng tiêu thụ, cảnh báo người sử dụng khi có bất thường so với giá trị cài đặt.
Giám sát thông qua Web browser các biểu đồ, đồ thị trực quan hóa dữ liệu sử dụng năng lượng để đưa ra các quyết định nhanh chóng nhằm điều chỉnh nguồn năng lượng phù hợp sản xuất, tiết kiệm và giảm lãng phí năng lượng.

4. Mô hình giải pháp

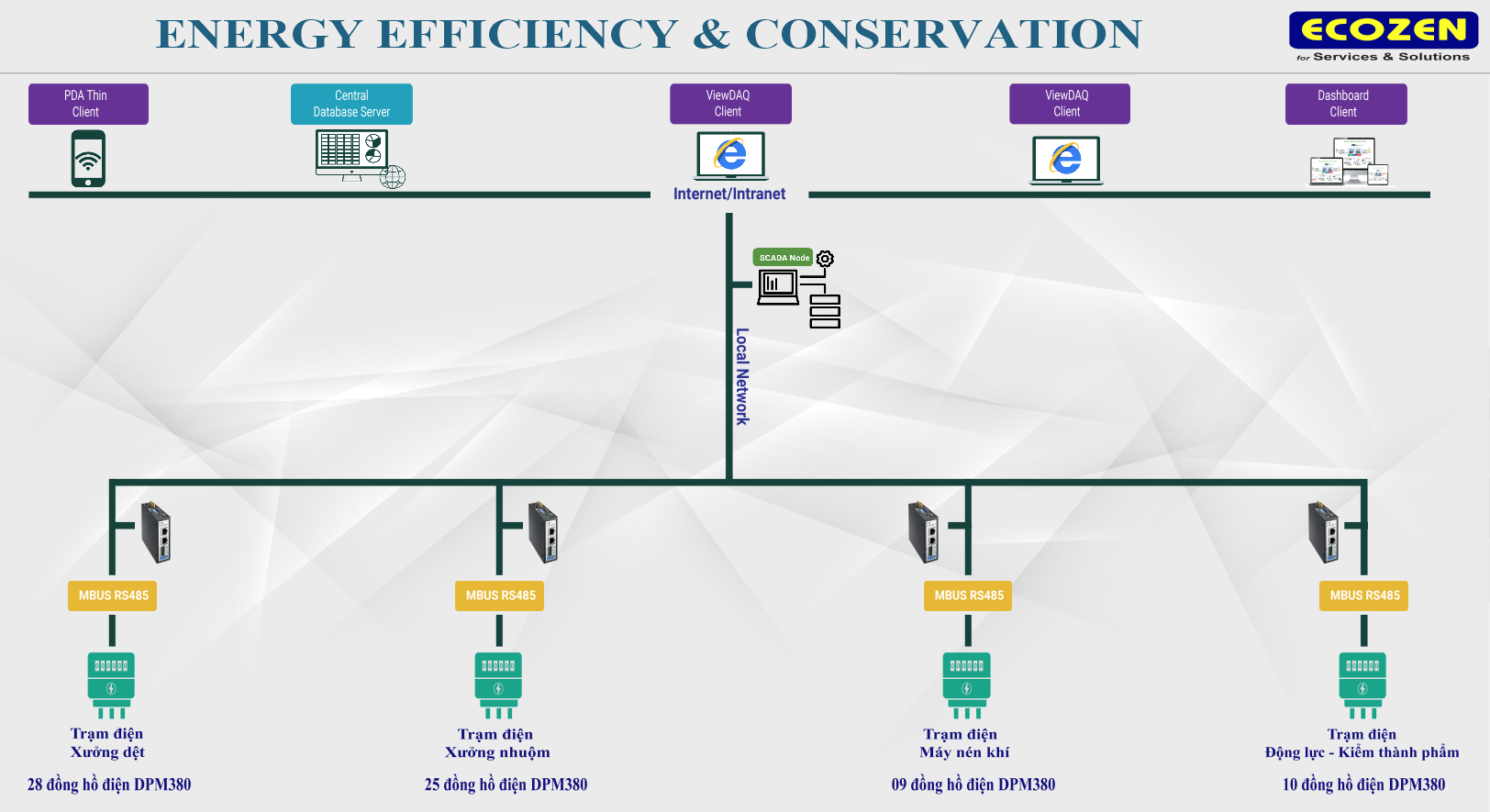

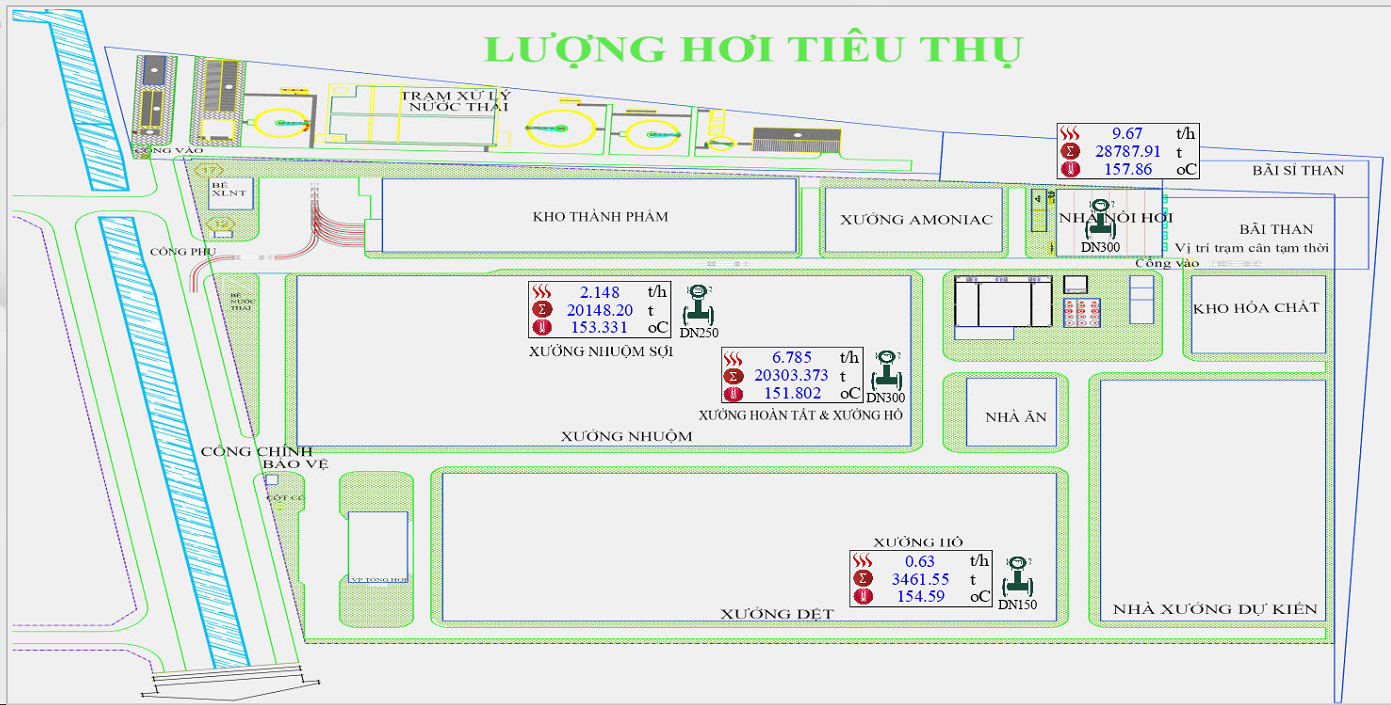

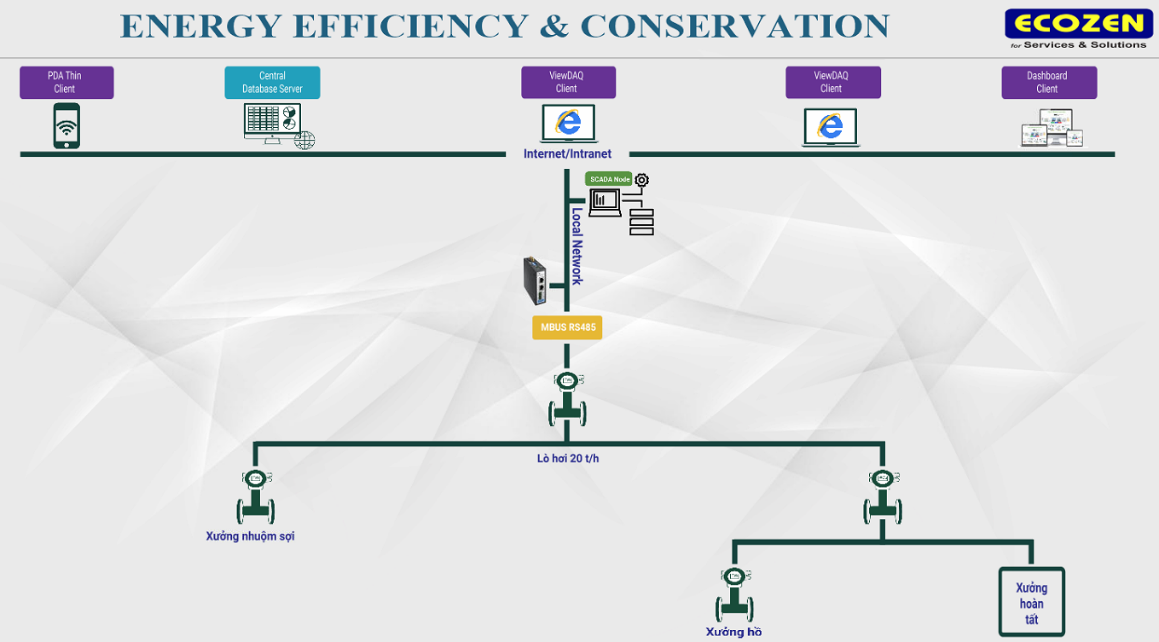

Mô hình giải pháp EEC Giám sát lượng hơi tiêu thụ Mô hình giải pháp EEC (2) Giám sát lượng điện tiêu thụ

3. Ưu điểm của giải pháp

1. Giải quyết vấn đề

Giải pháp giúp phát hiện các bộ phận, khu vực sản xuất đang sử dụng lãng phí năng lượng dựa trên việc thu thập dữ liệu và lịch sản xuất của từng bộ phận. Từ đó giúp cho người vận hành, quản lý có những hành động để cải tiến và ngăn chặn lãng phí. Báo cáo dữ liệu tiêu thụ kịp thời nhằm hỗ trợ phân bổ chi phí năng lượng vào chi phí sản xuất để cấu thành giá thành sản phẩm.
Giải pháp giải quyết vấn đề giúp người dùng truy cập từ xa mọi lúc mọi nơi, cảnh báo kịp thời khi có điều kiện bất thường.

2. Ưu điểm

  • Giao diện thân thiện với người dùng, dề dàng trong việc theo dõi, giám sát và vận hành.
  • Tiết kiệm được thời gian, nhân lực để ghi chép thủ công giá trị của các đồng hồ điện, đồng hồ hơi.
  • Ứng dụng App, Web hỗ trợ giám sát và cảnh báo nhanh chóng.
  • Chi phí đầu tư thấp, tối ưu và có khả năng mở rộng linh hoạt.

3. Tích hợp

  • Dữ liệu lưu trữ trên Database Microsoft SQL Server dễ dàng tích hợp với các hệ thống khác thông qua giao thức IT ODBC như MES, ERP của nhà máy.
  • Hỗ trợ các Web API để phát triển các platform khác trong kết nối IoT.
