Hệ Thống Điều Khiển Tự Động PLC – Nền Tảng Cho Nhà Máy Tự Động Hóa Hiện Đại
Trong bối cảnh nhà máy phải tối ưu chi phí, nâng cao năng suất và đảm bảo vận hành ổn định, việc đầu tư hệ thống điều khiển tự động PLC đang trở thành xu hướng tất yếu. Hệ thống không chỉ giúp kiểm soát thiết bị chính xác mà còn là trung tâm kết nối các giải pháp tự động hóa sản xuất hiện đại như robot công nghiệp, robot AGV, hệ thống kho thông minh.
PLC tự động hóa giúp doanh nghiệp kiểm soát toàn bộ quy trình sản xuất chỉ từ một hệ thống trung tâm. PLC là giải pháp đặc biệt hiệu quả cho băng tải, máy trộn, máy đóng gói, quạt, bơm công nghiệp.
Điều khiển tốc độ động cơ bằng PLC giúp tiết kiệm năng lượng, giảm hao mòn cơ khí, tăng tuổi thọ thiết bị – Đây là giải pháp đặc biệt hiệu quả cho băng tải, máy trộn, máy đóng gói, quạt, bơm công nghiệp.
Ứng Dụng Của PLC trong Sản Xuất Công Nghiệp
- Ứng dụng trong máy CNC, máy cắt, máy dán
- Đảm bảo độ chính xác vị trí cao
- Điều khiển thời gian, tốc độ, chu trình trộn
- Phù hợp ngành thực phẩm, hóa chất, vật liệu xây dựng
- Giám sát & điều khiển qua mạng LAN/Internet
- Kết nối SCADA, IoT
- Phù hợp mô hình nhà máy thông minh
Không dừng lại ở PLC, các nhà máy hiện đại còn kết hợp thêm:
Thiết bị PLC (phần cứng) gồm những gì?

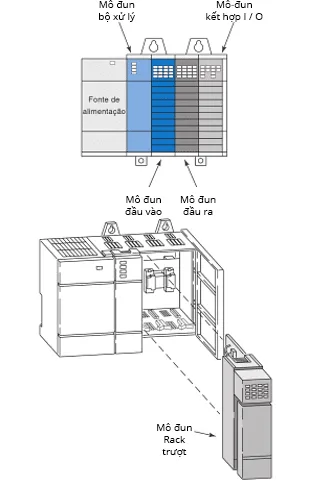

Thiết bị PLC (bộ điều khiển logic lập trình) bao gồm các thành phần chính như: bộ xử lý trung tâm (CPU), bộ nhớ (RAM/ROM), mô-đun nguồn, các mô-đun đầu vào/đầu ra (I/O) và thiết bị lập trình (máy tính, màn hình cầm tay). CPU xử lý tín hiệu, mô-đun I/O giao tiếp với thiết bị ngoại vi, bộ nhớ lưu trữ chương trình
 |
 |

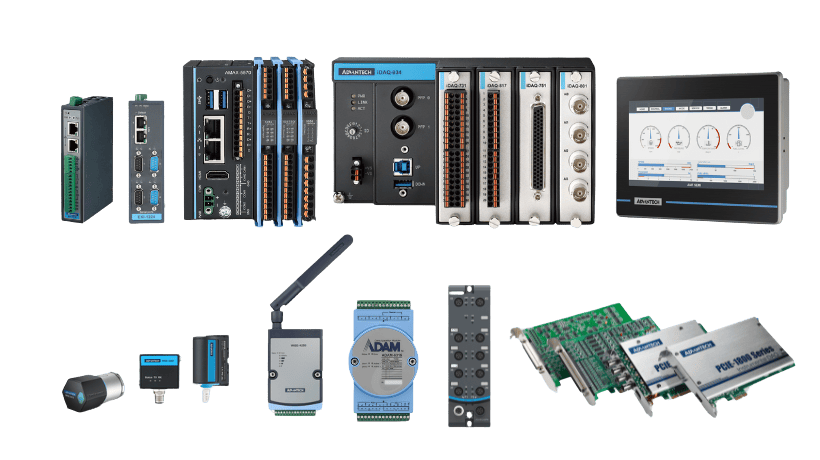

Thiết bị PLC là trung tâm xử lý tín hiệu, tiếp nhận dữ liệu từ cảm biến và phát lệnh điều khiển tới: Động cơ, Biến tần, Van, xy lanh, Robot và máy móc sản xuất.
Nhờ điều khiển PLC, nhà máy có thể vận hành ổn định – chính xác – an toàn.

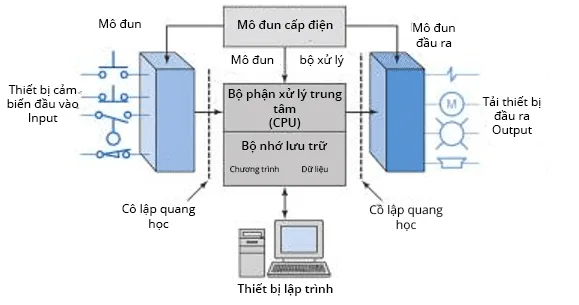

PLC hoạt động như thế nào?
Về bản chất, PLC vận hành theo một chu trình lặp khép kín (Scan Cycle), được thực hiện liên tục với tốc độ rất cao (hàng nghìn lần mỗi giây). Nhờ cơ chế này, hệ thống điều khiển luôn đảm bảo độ chính xác, ổn định và phản hồi theo thời gian thực trong môi trường sản xuất công nghiệp. Một chu trình hoạt động của PLC gồm 3 giai đoạn chính sau:
Ở giai đoạn đầu tiên, PLC tiến hành thu thập và đọc dữ liệu từ các thiết bị đầu vào được kết nối. Những tín hiệu này phản ánh trạng thái thực tế của máy móc và môi trường vận hành, bao gồm:
- Nút nhấn Start / Stop
- Cảm biến quang phát hiện vật thể
- Cảm biến nhiệt độ, áp suất, mức chất lỏng
- Công tắc hành trình, encoder đo vị trí
Tín hiệu đầu vào có thể là tín hiệu số (ON/OFF) hoặc tín hiệu tương tự (Analog). PLC sẽ quét toàn bộ các đầu vào và lưu trạng thái tạm thời vào bộ nhớ trước khi bước sang giai đoạn xử lý.
Sau khi hoàn tất việc đọc tín hiệu đầu vào, PLC bắt đầu thực thi chương trình điều khiển đã được lập trình sẵn. Đây được xem là “bộ não” của hệ thống, nơi toàn bộ thuật toán và logic vận hành được xử lý, chẳng hạn như:
- Các điều kiện logic nếu – thì (ON/OFF)
- Bộ đếm (Counter)
- Bộ định thời (Timer)
- So sánh giá trị như nhiệt độ, áp suất, mức vượt ngưỡng
- Điều khiển trình tự hoạt động của máy móc theo từng bước
Quá trình xử lý diễn ra rất nhanh và theo thứ tự xác định, giúp PLC phản ứng kịp thời với mọi thay đổi trong quá trình sản xuất.
Sau khi xử lý xong logic điều khiển, PLC sẽ phát tín hiệu đầu ra đến các thiết bị chấp hành để hệ thống thực hiện hành động tương ứng, bao gồm:
- Bật/tắt động cơ, băng tải
- Đóng/mở van điện từ
- Kích hoạt relay, contactor
- Điều khiển đèn báo, còi cảnh báo
Các tín hiệu đầu ra này tác động trực tiếp đến máy móc và dây chuyền sản xuất, đảm bảo quy trình vận hành đúng theo kịch bản đã được lập trình.
Vai trò của hệ thống điều khiển tự động PLC
| Điều khiển tự động dây chuyền sản xuất | Thực hiện chính xác các trình tự vận hành của máy móc (khởi động, dừng, chuyển công đoạn) mà không cần can thiệp thủ công. |
| Đảm bảo tính ổn định và an toàn vận hành | Giám sát trạng thái thiết bị, tự động dừng hệ thống khi phát hiện sự cố hoặc vượt ngưỡng an toàn. |
| Tăng năng suất và độ chính xác | PLC xử lý logic nhanh và lặp lại chính xác, giúp giảm sai sót do con người và duy trì năng suất ổn định. |
| Giảm chi phí nhân sự và chi phí vận hành | Một hệ thống PLC có thể thay thế nhiều thao tác thủ công, đồng thời giảm lỗi dẫn đến phế phẩm. |
| Kết nối và đồng bộ nhiều thiết bị | PLC đóng vai trò trung tâm kết nối cảm biến, motor, robot, HMI, SCADA trong một hệ thống thống nhất. |
| Tạo nền tảng cho nhà máy thông minh | PLC là lớp điều khiển cốt lõi để tích hợp với MES, ERP, IoT và các giải pháp AI trong chuyển đổi số sản xuất. |
Sơ đồ kết nối hệ thống PLC phổ biến
Để điều khiển từ xa, hệ thống thường được kết nối theo mô hình:
- Kết nối nội bộ: PLC kết nối với Biến tần qua giao thức truyền thông (Modbus RTU/TCP, Profinet, EtherCAT) để tiết kiệm dây dẫn và truyền được nhiều thông số kỹ thuật.
- Kết nối vận hành: HMI kết nối với PLC qua Ethernet.
- Kết nối từ xa: PLC/HMI được kết nối với một Industrial Router hoặc IoT Gateway. Dữ liệu được đẩy lên 1Cloud (như MQTT, OPC UA). Người dùng có thể điều khiển qua App hoặc Web dù ở bất cứ đâu.
Ưu điểm của hệ thống tích hợp
Trước khi bộ điều khiển PLC ra đời, các hệ thống điều khiển trong công nghiệp chủ yếu sử dụng rơ le (Relay). Tuy nhiên, bảng điều khiển rơ le truyền thống thường có cấu trúc phức tạp với nhiều dây dẫn và điểm đấu nối, đòi hỏi bảo trì thường xuyên, tiêu thụ nhiều điện năng và khó khăn trong việc xác định lỗi khi xảy ra sự cố. Việc kiểm tra, sửa chữa hệ thống rơ le vì thế tốn nhiều thời gian và công sức.
Chính vì những hạn chế đó, PLC được phát triển như một giải pháp thay thế tối ưu và mang lại nhiều ưu điểm vượt trội so với hệ thống điều khiển rơ le, bao gồm:
- Dễ lắp đặt và bảo trì: Hệ thống PLC sử dụng ít dây dẫn hơn, thiết kế gọn gàng, giúp quá trình lắp đặt và bảo trì đơn giản hơn so với bảng điều khiển rơ le truyền thống.
- Lập trình linh hoạt, dễ thay đổi: Logic điều khiển có thể được lập trình, chỉnh sửa cả ngoại tuyến và trực tuyến mà không cần thay đổi dây điện hay đầu nối trong hệ thống.
- Ít yêu cầu bảo trì: PLC không cần bảo dưỡng phức tạp, chỉ cần sử dụng máy tính để nạp hoặc cập nhật chương trình khi cần thiết.
- Khắc phục sự cố nhanh chóng: Việc chẩn đoán lỗi trở nên dễ dàng thông qua phần mềm lập trình, cho phép theo dõi trạng thái chương trình và tín hiệu I/O theo thời gian thực, giúp tiết kiệm đáng kể thời gian xử lý sự cố.
- Tốc độ xử lý cao: PLC có thời gian đáp ứng rất nhanh, thường chỉ tính bằng mili giây (ms), đảm bảo hệ thống vận hành chính xác và ổn định.
PLC (viết tắt của Programmable Logic Controller) là một dạng máy tính công nghiệp chuyên dụng hoạt động như một thiết bị độc lập, PLC được thiết kế để hoạt động trong các môi trường công nghiệp khắc nghiệt, với khả năng chịu nhiệt, bụi, và rung động cao.
PLC được lập trình để thực hiện nhiệm vụ giám sát, điều khiển và tự động hóa các quy trình trong sản xuất công nghiệp. Thông qua PLC, doanh nghiệp có thể tự động hóa từ một công đoạn riêng lẻ, một máy móc cụ thể cho đến toàn bộ dây chuyền sản xuất, giúp hệ thống vận hành chính xác, ổn định và hiệu quả hơn.
- Tăng năng suất sản xuất: Giảm phụ thuộc con người, hoạt động liên tục 24/7
- Giảm chi phí vận hành: Tối ưu điện năng, giảm lỗi và thời gian dừng máy
- Chuẩn hóa & mở rộng dễ dàng: dễ nâng cấp dây chuyền, phù hợp Industry 4.0, ESG
- HMI: Giao diện trực quan cho người vận hành, dễ giám sát – dễ điều chỉnh
- Biến tần: Điều khiển tốc độ động cơ, tối ưu năng lượng
Khi kết hợp PLC – HMI – Biến tần, doanh nghiệp sẽ có hệ thống điều khiển tự động đồng bộ, linh hoạt và mở rộng dễ dàng.
