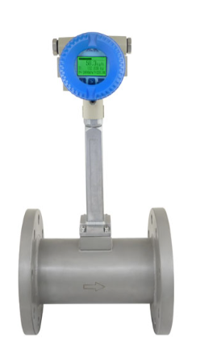

1. Nguyên lý hoạt động của đồng hồ đo lưu lượng hơi Vortex

Trong mỗi đồng hồ Vortex, 1 thanh chắn sẽ được gắn giữa đường ống, thanh chắn có cấu tạo đặc biệt nhằm tác động vào dòng chảy, phía sau thanh chắn là 1 cảm biến cơ khí có khả năng cảm nhận được độ chênh áp rất nhỏ trong lưu chất.

Khi không có lưu lượng chảy qua thì không có dòng xoáy nào được hình thành, khi lưu chất bắt đầu chuyển động và đạt được vận tốc nhất định, dòng xoáy dần xuất hiện phía sau thanh chắn, các dòng xoáy được hình thành đều đặn và lần lượt ở 2 phía của thanh chắn và trôi đi theo dòng chảy của lưu chất.

Các vùng áp suất cao và áp suất thấp xuất hiện phía sau thanh chắn tạo lên hiện tượng có tên Karman Vortex Street, sự chênh lệch áp này, liên quan trực tiếp với tần suất xuất hiện các dòng chảy và được cảm biến cảm nhận 1 cách chính xác.

Khoảng cách giữa 2 dòng xoáy liên tiếp tương ứng với 1 thể tích lưu chất nhất định. Từ đó ta có thể tính được tổng thể tích bằng cách đếm dòng xoáy đi qua đồng hồ. Tốc độ dòng chảy càng cao thì tần số dòng xoáy đo được sẽ càng lớn. Qua đó, sử dụng cảm biến áp để đo tần số tự do của xoáy, hiển thị lưu lượng sau khi khuếch đại và phản xạ lại bằng tín hiệu đã nhận.

2. Đặc điểm của đồng hồ

• Thiết lập đơn giản và chức năng tự chẩn đoán
• Có nhiều chế độ hoạt động: tự bù nhiệt độ, áp suất hay canh chỉnh thủ công
• 4-20mA với tín hiệu HART và đầu ra xung, người dùng có thể lựa chọn
• Đa dạng về kích thước
• Nhiệt độ tối đa 420°C

Dữ liệu, thông số cài đặt được lưu trữ trong bộ nhớ, thanh ghi của đồng hồ

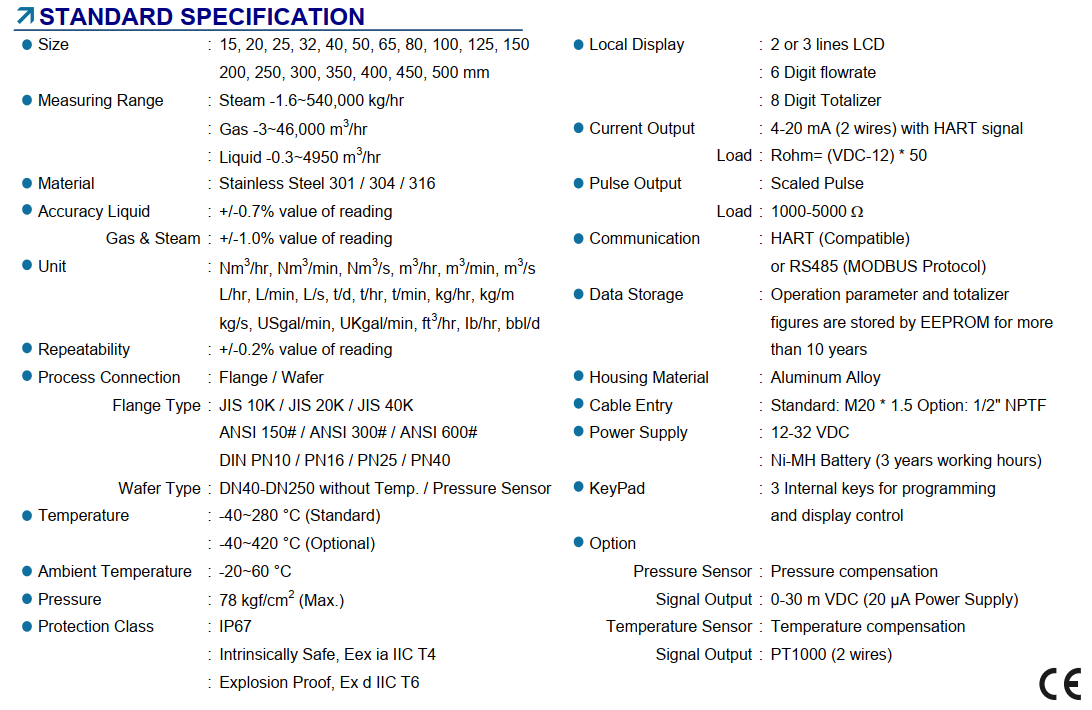

3. Thông số kỹ thuật đồng hồ

4. Ứng dụng của đồng hồ đo lưu lượng vortex

• Đo lưu lượng hơi bão hòa hoặc hơi quá nhiệt
• Đo lưu lượng khí khô hoặc khí ướt
• Giám sát hơi trong lò hơi
• Kiểm soát lưu lượng tổng hoặc tức thời cho hệ thống năng lượng
• Đo lưu lượng khí đầu ra của máy nén khí
• Đo lưu lượng khí thải trong đường ống

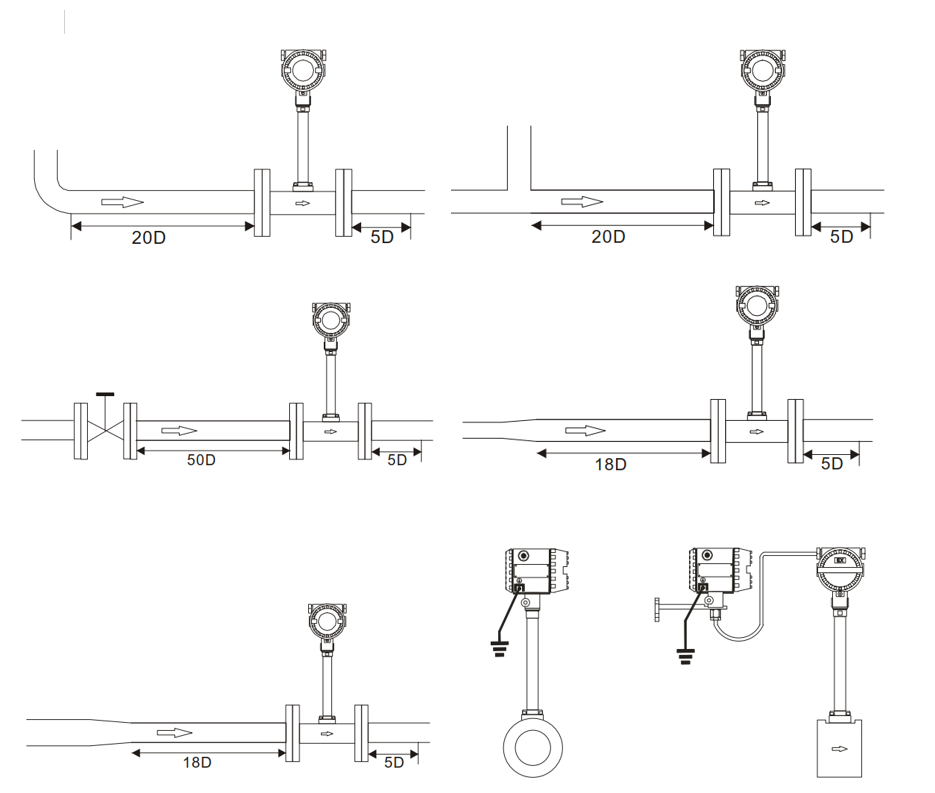

5. Hướng dẫn lắp đặt đồng hồ
